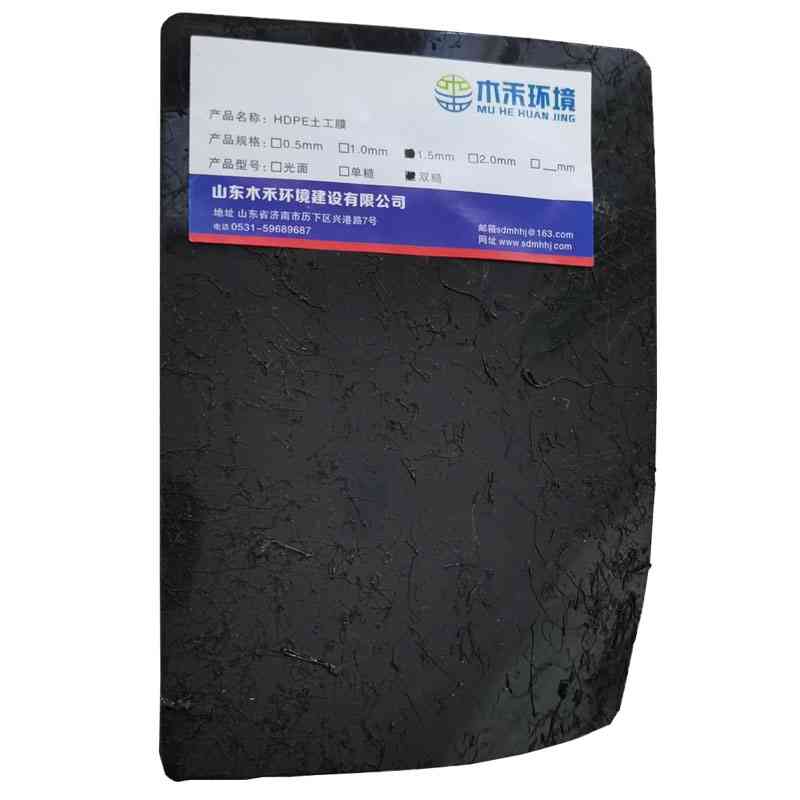

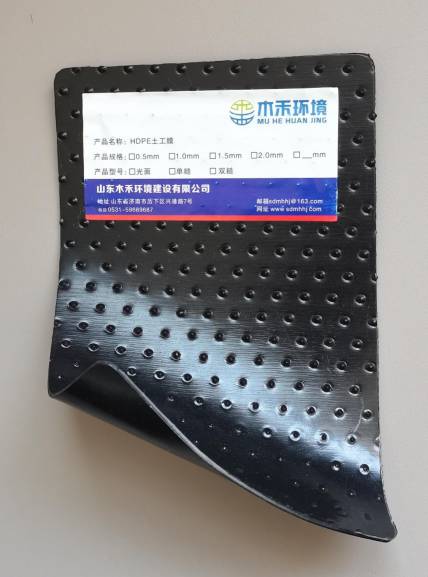

产品描述：
HDPE土工膜选用优质的聚乙烯原生树脂，主要成分为97.5%的高密度聚乙烯，约2.5%的炭黑和抗老化挤，抗氧化剂等辅材，经三层共挤吹塑技术及双层共挤压延技术而成，具有抗撕裂，抗穿刺，抗紫外线，抗老化，耐酸碱，耐高低温，使用寿命长等特点 。
产品规格：
厚度 0.3-3.0mm 幅宽 4-8m
执行标准：
GB/T17643-2011，CJ/T234-2006，美标
应用领域：
垃圾填埋场防渗；危废处置场防渗；矿山冶金防渗；人造湿地防渗；电厂灰坝防渗；养殖场沼气池防渗；煤化工渣场防渗
项目 | 指标 | ||||||
0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 | |
最小密度(g/cm2) | 0.939 | ||||||
拉伸性能 | |||||||
屈服强度(应力)(N/mm) | 11 | 15 | 18 | 22 | 29 | 37 | 44 |
断裂强度(应力)(N/mm) | 20 | 27 | 33 | 40 | 53 | 67 | 80 |
屈服伸长率 % | 12 | ||||||
断裂伸长率 ％ | 700 | ||||||
直角撕裂强度 N | 93 | 125 | 156 | 187 | 249 | 311 | 374 |
穿刺强度 N | 240 | 320 | 400 | 480 | 640 | 800 | 960 |
耐环境应力开裂(单点切□恒载拉伸法) | 300 | ||||||
炭黑 | |||||||
炭黑含量(范围)% | 2.0 〜3.0 | ||||||
氧化诱导时间(OIT)min | |||||||
标准OIT min Standard OIT | 100 | ||||||
高压OIT min High Pressure OIT | 400 | ||||||
85°C烘箱老化(最小平均值) | |||||||
烘烤90d后，标准OIT的保留% | 55 | ||||||
烘烤90d后，高压OIT的保留% | 80 | ||||||
抗紫外线强度UV intensity | |||||||
紫外线照射1600h后，标准OIT的保留% | 50 | ||||||
紫外线照射1600h后，高压OIT的保留％ | 50 | ||||||
-70°C低温冲击脆化性能 | 通过 | ||||||
水蒸气渗透系数g • cm/(cm2 • s • Pa) | ≤1.0×10-13 | ||||||
尺寸稳定性% | ±2 | ||||||
客服
